Efecto de aplicar inercia virtual en los parques eólicos Los Cocos, Larimar I y Larimar II en República Dominicana

Introducción

La estabilidad es la capacidad de un sistema eléctrico de mantenerse en equilibrio tras ocurrir una perturbación transitoria en un sistema de potencia (Gómez & Rivera, 2018). Dichas irregularidades están supuestas a pasar por alto en la calidad de la energía suministrada. Desde el enfoque de estabilidad la respuesta en inercia no es más que la garantía del control de confiabilidad, seguridad y calidad en el sistema eléctrico.

La respuesta inercial es una característica de los generadores síncronos en los sistemas de potencia, ya que gracias a la energía cinética almacenada en sus partes rotatorias son los primeros en actuar cuando ocurren contingencias que incurran en un desequilibrio entre generación y demanda, traducidos en cambios en la frecuencia resultante (Marabolí Muñoz, 2019). Es por tanto que la respuesta en inercia virtual de un sistema eléctrico de potencia significa la oposición en forma de cualquier intercambio de energía de máquinas sincronizadas para disminuir los cambios o desequilibrio de potencia en la generación y demanda, reflejado en la frecuencia resultante (Tielens, Van Hertem, & Reviews, 2016).

El generador de inducción doblemente alimentado DFIG es una máquina de inducción que posee un rotor bobinado con su circuito de rotor conectado a la red a través de un sistema de convertidores de electrónica de potencia, mientras que el estator es conectado directamente a la red (Viltre, Lesyani, Hernández Amador & Aybar Mejia, 2019). En los últimos años ha tenido un crecimiento significativo debido a la alta eficiencia que presentan para distintos niveles de velocidad. Sin embargo, estos generadores eléctricos tienen la desventaja de que su respuesta en inercia es deficiente debido a los convertidores auto conmutados de corriente alterna (Sánchez & Alonso, 2016).

El Full Converter es un tipo de generador eléctrico cuyas características constructivas hacen que su sistema mecánico se desacople del sistema de potencia eléctrico (Riva, Bada, & Alvez, 2016). La conversión de potencia es realizada por un convertidor del lado de la máquina (MSC, Machine-Side Converter) y un convertidor del lado de la red (GSC, Grid-Side Converter).

Basándose en la matriz energética de la República Dominicana, la energía eólica figura como la segunda mayor fuente primaria de energía renovable para la producción eléctrica según los datos recuperados del Informe Mensual de Operación Real Julio del OC, 2019, lo que significa que cualquier aparición, regulación o alternación que ocurra en dicha tecnología será directamente proporcional a un cambio en la estabilidad del sistema eléctrico de potencia.

El objetivo de este proyecto es analizar el impacto de aplicar inercia virtual como herramienta de control para aumentar la estabilidad del Sistema Eléctrico Nacional Interconectado (SENI) en los parques eólicos Los cocos, Larimar I y Larimar II. Se realizarán estudios basados en simulaciones que permiten estudiar los efectos producidos en el comportamiento del SENI, en conjunto con los posibles beneficios que resultan de aplicar la tecnología de inercia virtual en los aerogeneradores de Los Cocos, Larimar I y Larimar II.

Metodología

La estrategia de trabajo utilizada para esta investigación se basó en la recolección de datos, análisis de información, puesta en práctica y análisis de resultados. El primer paso consistió en una revisión profunda del estado del arte, para determinar, a nivel mundial, los avances de otros autores que tratan el tema de inercia virtual en aerogeneradores, y así tener una idea de cómo se está abordando dicha problemática actualmente en otros países, cuáles son sus parámetros de análisis, las herramientas que utilizan y el alcance que le dan a cada una de sus investigaciones.

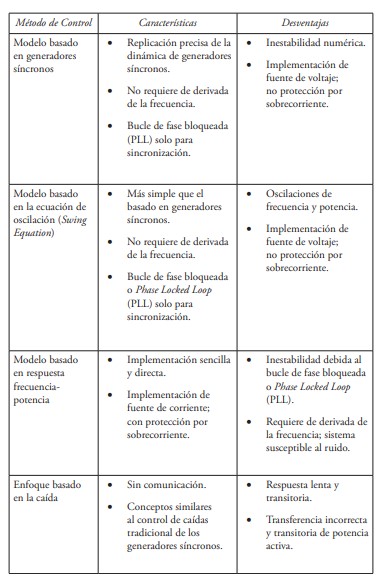

Luego, se eligió un método para aplicar inercia virtual, el método seleccionado se desarrolló en el artículo Virtual Inertia: Current Trends and Future Directions (Tamrakar et al., 2017). En este se explican distintos métodos para aplicar inercia virtual en aerogeneradores (ver tabla 1).

De entre ellos se seleccionó el que se enfoca en la caída de la frecuencia eléctrica. Se escogió este criterio debido a su similitud con el control de caída convencional de un generador síncrono.

La siguiente ecuación se utiliza para obtener la potencia activa que entregará el aerogenerador cuando se aplica inercia virtual

donde:

La ecuación 1 se utilizó para obtener la potencia eléctrica que inyectará el aerogenerador al momento de ocurrir una falla; la ecuación fue obtenida del artículo Activation Schemes of Synthetic Inertia Controller on Full Converter Wind Turbine (Type 4) (Gonzalez-Longatt, 2015).

El enfoque de caída de frecuencia (RoCoF) fue el método seleccionado para utilizarse en los parques eólicos administrados por la Empresa de Generación Eléctrica Haina, ya que dicha empresa representa el mayor porcentaje de generación eólica de 175 MW (47.94 %) de los 365,25 MW instalados en República Dominicana.

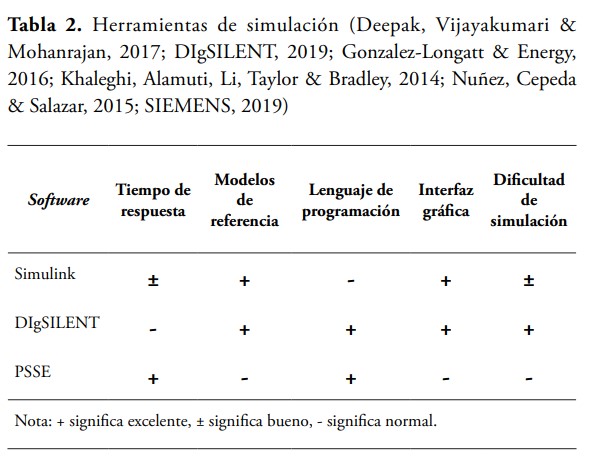

Las simulaciones se realizaron en el software DIgSILENT, el cual es un acrónimo creado a partir del inglés “Digital SImuLation and Eléctrica NeTworks”. Se optó por utilizar este software debido a su fácil manejo, debido a que no presenta una gran dificultad a la hora de la simulación en comparación a software como PSS/E y simulink, posee una interfaz gráfica más amigable y varios modelos de referencia como se indica en la

tabla 2. La base de datos del sistema eléctrico de la República Dominicana que se utilizó para realizar este proyecto fue obtenida del Organismo Coordinador del Sistema Eléctrico Nacional Interconectado (OC-SENI) para el día 16 de diciembre del año 2019.

Los generadores DFIG y full converters no aportan inercia debido a su condición de no estar conectados a la red directamente, y por esto no cuentan con un modelo para aplicar inercia virtual. De ahí que, para poner en funcionamiento la inercia virtual, se creó un modelo de control que deberá inyectar potencia activa en función al cambio instantáneo de frecuencia ocurrido por fallas por desconexión de una central en el SENI. El modelo de inercia virtual se explica en el apartado de simulación.

Es preciso resaltar que las simulaciones de inercia virtual solo se activarán en momentos de falla por desconexión según los escenarios definidos en este estudio. La inercia virtual se aplica a un solo bloque que representa la potencia conjunta de todos los parques, los aerogeneradores están conectados a la red mediante electrónica de potencia, más específicamente mediante un inversor back to back que se encarga de inyectar a la red la potencia eléctrica generada por el aerogenerador y, al mismo tiempo, de aislar la máquina de cualquier falla que ocurra en la red. Según los datos proporcionados por EGEHaina, los inversores back to back se encuentran sobredimensionados a la potencia nominal de los aerogeneradores, por lo que el concepto de aplicar inercia virtual tratado en este proyecto se aplica dentro de la programación del inversor como alternativa a mantener un porcentaje de la potencia total de los parques como reserva para inercia. En este caso se ha seleccionado un 10 % de la potencia total de los parques, ya que representa un porcentaje dentro del margen del sobredimensionamiento del back to back, que resulta significativo al momento de realizar las simulaciones y que el mismo no afectará la vida útil de estos si se aplicara en sus inversores. Es importante destacar que este 10 % representa un valor aproximado al que los inversores podrían entregar en realidad, para seleccionar un porcentaje de potencia más exacto se debe de realizar un estudio técnico independiente a los inversores.

Variables

Para realizar el análisis del impacto de la implementación de inercia virtual en los parques eólicos Los Cocos, Larimar I y Larimar II, es importante poder estimar su comportamiento al estar integrado al Sistema Eléctrico Nacional Interconectado (SENI). Por este motivo se necesita realizar simulaciones de los aerogeneradores luego de agregarle los bloques de inercia virtual y a su vez agregarlo al SENI.

Las variables que se tomaron en consideración para este estudio son:

• Derivada de frecuencia
• Frecuencia
• Inercia
• Potencia activa
• Tiempo

Simulación

Para la fase de simulación se establecieron dos eventos: el primero, la salida de uno de los generadores de la central termoeléctrica Punta Catalina 1 de 377 MW, cuyo objetivo es ver el comportamiento de la frecuencia en el SENI con inercia virtual aplicada en los aerogeneradores, el segundo, la salida de la generadora en base a carbón ITABO 1 con 125 MW. Cada uno de estos eventos se dividirá en tres categorías, que son los periodos de demanda del sistema eléctrico de República Dominicana, y estos se subdividen en seis subcategorías más. Las categorías están basadas en lo que son los periodos de demanda del sistema eléctrico de República Dominicana, las horas en que estos ocurren, y las subcategorías son los distintos tiempos de inercia aplicados en los parques eólicos. Para las simulaciones se escogieron tres periodos distintos que representan la baja, media y alta demanda, los cuales se establecerán a continuación:

P04: es el período de baja demanda en el SENI y corresponde a las horas 3:00 a. m. – 4:00 a. m.

P12: período que corresponde a la demanda media en el SENI este corresponde a las horas 11:00 a. m. – 12:00 p. m.

P21: este período es de alta demanda en el SENI y se establece a las horas 20:00 p. m. – 21:00 p. m.

Las subcategorías que son los tiempos aplicados a los parques eólicos son:

H0: no se está aplicando inercia virtual en los parques eólicos mencionados.

H1: se utiliza una constante de inercia de 1 segundo.

H2: se utiliza una constante de inercia de 2 segundo.

H3: se utiliza una constante de inercia de 3 segundo.

H4: se utiliza una constante de inercia de 4 segundo.

H5: se utiliza una constante de inercia de 5 segundo.

Para cada período se monitoreará el comportamiento de dos gráficas principales: la frecuencia del sistema y la inyección de potencia activa de los parques eólicos en cuestión.

Para analizar el impacto de la aplicación de inercia virtual en los parques eólicos Los Cocos, Larimar I y Larimar II en la estabilidad del Sistema Eléctrico Nacional Interconectado, se realizaron simulaciones dinámicas en el software DIgSILENT. Fundamentalmente, la estructura y función objetivo de este análisis consiste en evaluar el comportamiento de la frecuencia del sistema y establecer una correlación con el aporte de potencia activa que inyectaría adicionalmente el conjunto de los parques eólicos, gracias a la participación de la inercia virtual. La figura 1 muestra la representación en DIgSILENT de los parques eólicos estudiados. Cabe destacar que aunque Los Cocos y Larimar corresponden a concesiones distintas, para fines de simulación no se modifican todos los bloques de los aerogeneradores, sino que como se marca en la figura 1 la inercia virtual se aplica a un solo bloque que representará la potencia conjunta de todos los parques.

El primer paso antes de realizar la simulación es determinar los parámetros con los que los aerogeneradores simularán inercia. El concepto de inercia virtual permite que un controlador tome la energía cinética de una masa giratoria y mediante un control bucle aumenta la producción de energía eléctrica durante un evento significativo de descenso de frecuencia. Con la ecuación 1 se define el comportamiento que debe presentar el aerogenerador al momento de ocurrir una desviación en la frecuencia eléctrica en el SENI (Gonzalez-Longatt, 2015). Para poder introducir la ecuación 1 dentro del aerogenerador y que este la reconozca como una instrucción se debe crear un bloque dentro del programa mediante el lenguaje de programación de DIgSILENT, o DSL por sus siglas en inglés, que le indique los parámetros que debe analizar y cómo debe actuar frente a los distintos valores que presenten los mismos.

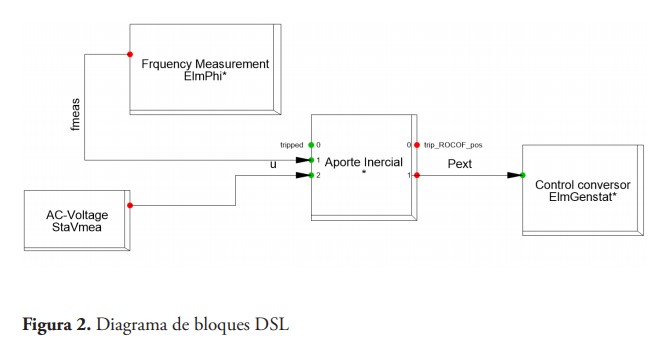

En la figura 2 se presenta el diagrama de bloques en DSL a utilizar para la implementación de inercia virtual en los aerogeneradores de Los Cocos, Larimar I y Larimar II. Se utilizan dos bloques de medición, uno se encarga de medir el voltaje de la barra a la que se encuentra conectado el aerogenerador y el otro la frecuencia eléctrica del sistema, estos valores serán las entradas del bloque de aporte inercial ROCOF (Rate of Change of frecuency o Tasa de cambio de frecuencia) que contiene la ecuación 1, pero con el lenguaje de programación propio de DIgSILENT, o DPL por sus siglas en inglés.

Caracterización

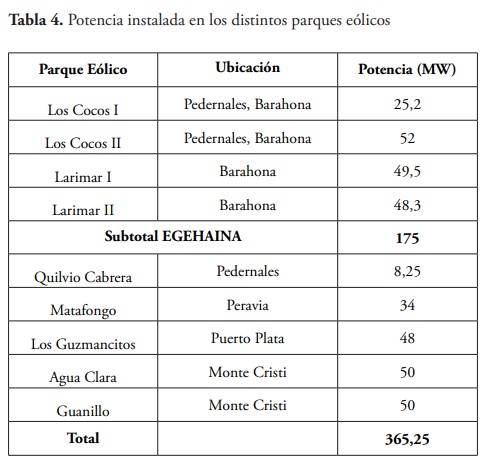

Con el fin de seleccionar la muestra del estudio se consideró la potencia total instalada en los parques eólicos según la matriz de generación energética de la República Dominicana mostrada en la tabla 4. También se analizó la disponibilidad de modelos para integrar la inercia virtual a los parques eólicos seleccionados y su integración al SENI con el uso del software DIgSILENT.

Los parques eólicos seleccionados para esta investigación se interconectan a una línea de transmisión de 138 kV. En la tabla 5 se muestran las características de los parques eólicos seleccionados. Dentro de estas características el tipo de aerogenerador presente es un factor determinante a la hora de realizar el estudio.

Análisis económico

En el caso de la elaboración de un análisis económico, se tomarían en cuenta dos posibles escenarios:

• Evaluar la existencia de remuneraciones dentro del marco normativo que hace referencia a los estándares de regulación de frecuencia.
• Seleccionar un país que comparta características con el sector eléctrico dominicano pero que a su vez emule inercia virtual, de manera que permita extrapolar las remuneraciones que se obtienen por las regulaciones dadas en dicho país, e hipotéticamente plantear resultados con base en lo estudiado.

El primer escenario quedaría descartado, puesto que según las regulaciones expuestas en la Ley 125-01, no hay un pago o beneficio por regulación de frecuencia a las centrales no convencionales. Teniendo en cuenta dichos artículos, queda estipulada en primera instancia la libertad de regulación por parte de los generadores de régimen especial, y que a su vez no son remunerados por ejecutar dicha acción.

En el segundo escenario, a nivel internacional, las remuneraciones que se obtienen a partir de la emulación de inercia virtual es por medio de reservas rotantes, un aspecto que no será abarcado para fines de respuestas, sino para fines informativos en el proyecto presentado.

Análisis ambiental

La generación de energía eléctrica mediante aerogeneradores no produce emisiones de gases de efecto invernadero, a diferencia de las plantas que trabajan con carbón que tienen una mayor emisión de CO2 . La generación eólica puede ayudar a reducir la contaminación sustituyendo plantas de generación convencional (Balali, Nouri, Omrani, Nasiri, & Otieno, 2017). Por ende, esto se puede utilizar para cumplir con el objetivo de reducir las emisiones de gases de efecto invernadero en un 25 % para el año 2030 (Agencia Internacional de Energías Renovables [IRENA], 2017).

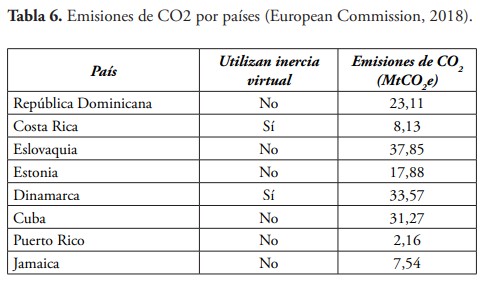

Según la Agencia de los Estados Unidos para el Desarrollo Internacional, la República Dominicana emitió 25,18 MtCO2 en el año 2018, presentando un aumento de 3,09 % con respecto a lo emitido en el 2013. El sector energía de la República Dominicana fue el que produjo más emisiones de gases de efecto invernadero con un 85,5 %, donde la generación de energía eléctrica representa alrededor del 50 % de este sector (United States Agency for International Development, 2017). En la tabla 6 se presenta una lista de países con características geográficas parecidas a las de la República Dominicana y sus emisiones de gases de efecto invernadero en el año 2017.

Para estimar la cantidad de CO2 emitido se utilizó el factor de emisiones global, el cual corresponde a 181 gramos de CO2 por cada kWh generado. Para el cálculo de las emisiones totales en un año se tomaron en cuenta los disparos de las centrales que podrían representar un mayor diferencial de frecuencia, todos estos datos se tomaron de las memorias de fallas del Organismo Coordinador del año 2018. Cabe destacar que se tomaron en cuenta 65 disparos y se asumió que los 17,5 MW serían un valor constante para cada disparo. Luego de realizar el análisis se concluyó que, si se aplica la inercia virtual en los parques eólicos Los Cocos, Larimar I y Larimar II la cantidad de CO2 que se dejará de emitir será de 7,2 toneladas de CO2 al año.

Resultados

A continuación, se presentan los resultados de las simulaciones detalladas en el acápite de Simulación, referentes a la aplicación de inercia virtual en los Parques Eólicos Los Cocos, y Larimar I y II, y sus efectos en la estabilidad del Sistema Eléctrico Nacional Interconectado. Para estas simulaciones se utilizaron los escenarios de demanda y generación del Programa Diario Definitivo del 16 de diciembre del 2019, emitido por el Organismo Coordinador – SENI.

Discusión de resultados

Como se pudo observar en las simulaciones mostradas en la figura 3 y la figura 4, en los escenarios donde se encuentra activada la inercia virtual, el gráfico de la potencia activa inyectada por inercia responde al cambio de frecuencia en el sistema. Esto demuestra la correlación que existe entre el comportamiento dinámico que puede tener la frecuencia del sistema bajo un evento de falla por desconexión de una central generadora y la acción del sistema de control de inercia virtual de los parques eólicos.

Independientemente del período de simulación y del evento de falla específico, mientras mayor sea el valor de la constante de inercia, menor será la pendiente de la gráfica de la frecuencia del sistema. Esto quiere decir que, a mayor constante de inercia, menor será la caída de frecuencia en el mismo intervalo de tiempo.

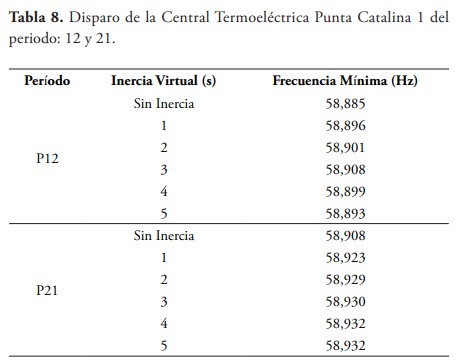

Al examinar los escenarios bajo la salida de la central termoeléctrica Punta Catalina 1, con 377 MW, se puede observar un gran impacto sobre la frecuencia del sistema debido a la alta potencia. La frecuencia mínima se obtiene para el P04 y alcanza los 58.756 Hz, específicamente para el escenario sin inercia virtual ya que no se inyecta ninguna potencia activa para oponerse al cambio de frecuencia (respuesta inercial). Cuando se hace la transición del escenario sin inercia hacia inercia de 1s, también se obtiene para el P04 la mayor diferencia entre frecuencias mínimas, siendo este diferencial de 19 mHz. Las pequeñas variaciones de las frecuencias mínimas que alcanza el sistema se deben al gran impacto de la salida de 377 MW.

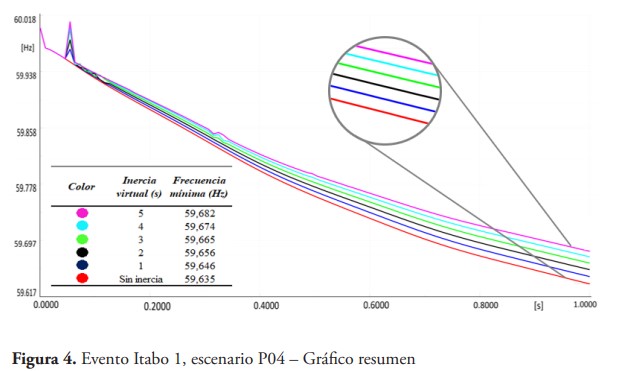

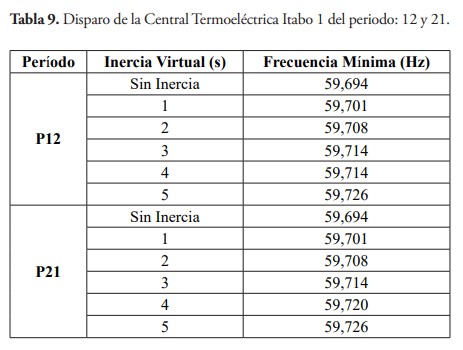

Si se analizan los escenarios bajo el disparo de Itabo 1, con 125 MW, la frecuencia mínima se obtiene para el P04 y alcanza los 59.635 Hz, específicamente para el escenario sin inercia virtual. Es posible observar que cuando se comparan las distintas magnitudes de constantes de inercia, la diferencia entre las frecuencias mínimas varía entre un rango de 6 mHz y 12 mHz.

Es importante destacar las diferencias entre los escenarios de ambos eventos simulados (Punta Catalina 1 e Itabo 1). A simple vista se confirma que la caída de frecuencia es mucho mayor en todos los casos de disparo de Punta Catalina 1. La gran capacidad de esta central frente a Itabo causa que su disparo repentino provoque una mayor inestabilidad en el sistema y peores niveles de frecuencia. Esto le dificulta al control de inercia virtual (con capacidad máxima de 17.5 MW) la tarea de oponerse al disparo y mantener más estables los niveles de frecuencia con su aporte de potencia activa, es decir, la respuesta inercial es menos efectiva que en el caso de Itabo. Demostrando así que conforme aumenta la magnitud de la constante de inercia, aumenta también la potencia aportada, y se mejoran notablemente cada vez más los niveles de frecuencia.

Por último, se distingue que el P04 resulta ser el período más representativo para mostrar las variaciones del comportamiento de las frecuencias. Este período corresponde al bloque de demanda mínima, por ende, existe menos generación y menos demanda en el sistema, y esto implica una menor inercia colectiva del sistema. Por estas razones, este período permite que el aporte de potencia activa sea cada vez más significativo y se noten mayores diferencias entre las frecuencias de los distintos escenarios de inercias.

Estos resultados representan un impacto significativo en la estabilidad del SENI, ya que aumenta su oposición a grandes fallas y extiende el tiempo que puede resistir durante estos eventos, con mejores niveles de frecuencia. Permitiendo así una mayor estabilidad y menos probabilidad de un posible colapso total.

Conclusiones

Al ejecutar las simulaciones con distintos escenarios se observó la misma tendencia a la reducción del tiempo de caída de la frecuencia ante una falla, lo que equivale a un aumento en la estabilidad del SENI ante fallas en el sistema, estabilidad que puede aumentar al aplicar inercia virtual en más plantas de generación basadas en tecnologías de fuentes renovables ya que en este análisis solo se contemplaron los 17.5 MW adicionales que serían capaces de inyectar los parques administrados por EGE Haina durante una falla.

Entre las tecnologías para la implementación de la inercial virtual que se estudiaron, la vertiente que se adaptó mejor al alcance de este proyecto fue la de añadir una programación a la electrónica de potencia en el inversor del aerogenerador Full Converter para entregar potencia activa durante una falla en el SENI y con esto reducir el diferencial de frecuencia en el tiempo. En el caso del DFIG la potencia activa se extrae del eje porque el inversor no trabaja con la potencia nominal del generador, por lo que hay que reducir la potencia nominal entregada en proporción a la potencia que se deja como reserva. Por otro lado, aunque no se utilizó en este caso, el almacenamiento de energía puede ser una opción en el momento que se decida regular frecuencia con tecnologías de fuentes renovables en una línea futura.

Para el modelo dinámico se utilizó como base de su funcionamiento el ROCOF, para que este actúe según el cambio de la frecuencia eléctrica e inyecte la potencia activa necesaria a el sistema eléctrico.

El escenario que mostró una mayor estabilidad de frecuencia, independientemente de la falla, se obtuvo al elegir una constante de inercia de 5s y una inyección de potencia activa nominal por parte de los aerogeneradores de 17.5 MW, que varía de acuerdo con el diferencial de frecuencia eléctrica en el SENI en el momento de la falla, y donde se aprecia más esta diferencia se encuentra en el periodo P04 debido a que es el periodo de demanda mínima, hay una menor inercia por parte del sistema.

Los resultados obtenidos en las simulaciones con el método de inercia virtual propuesto demuestran tener un impacto positivo en el sistema eléctrico, ya que este presenta una mejora en el tiempo que puede durar el sistema durante un evento como los presentados en las simulaciones y ayuda a la firmeza del sistema a oponerse a grandes fallas.

La ausencia de un marco regulatorio no permite crear una relación directa entre la inercia virtual y la inserción de tecnologías de energía eólica en la República Dominicana, pero al tomar como base los estatutos de otros países, la inercia virtual solo representa un nivel de todos los que se deben cumplir para servicios auxiliares en tecnologías de energía renovables. Es cierto que en un futuro escenario donde las energías renovables tengan una mayor participación en la matriz energética, la inercia virtual agregaría robustez y confiabilidad al SENI, pero habría deficiencias en lo que respecta a regulación de voltaje y regulación de reactivos.

Agradecimientos

Se agradece a la empresa generadora de electricidad Haina (EGE Haina), por las informaciones suministradas durante el proceso de desarrollo del proyecto y las simulaciones realizadas en el software DIgSILENT.
